设计
信号模板
信号模块具有与基本设备相同的设计特点：
?安装在 DIN 导轨上：
模块安装在右侧 CPU 旁边的导轨上，相互电气、机械地连接，并且通过滑块机构连接到 CPU。
?直接安装：
水平或垂直安装在 DIN 导轨上或使用集成的钻孔直接安装在控制柜中
?由于所有数字模块均配备可拆卸的连接端子（“独立接线”），所以更换方便。
信号板
信号板直接插到每个 S7-1200 CPU 前面的插座中。
?安装：
信号板直接插到 SIMATIC S7-1200 CPU 中，因此可以电气、机械地连接到 CPU。
?CPU 的安装尺寸保持不变。
?由于所有信号板均配备可拆卸的连接端子（“独立接线”），所以更换方便。
注
信号模块不能与 CPU 1211C 配合使用。
信号板可与所有 SIMATIC S7-1200 CPU 配合使用。

?数字量输入/输出作为 SIMATIC S7-1200 CPU 的集成 I/O 的补充
?作为单独模块的信号模块；
可与所有 SIMATIC S7-1200 CPU 配合使用，CPU 1211C 除外
?作为模块的信号板，适合插到空间受限的 CPU 上；
可与所有 SIMATIC S7-1200 CPU 配合使用
?用于使控制器灵活地适应相关任务的要求
?用于使用附加输入和输出对系统进行后续扩展
?通过点到点连接可进行快速、***的串行数据交换
?执行的协议：ASCII、USS 驱动协议、Modbus RTU，3964(R)
?也可以加载加载附加协议
?使用 STEP 7 Basic 可实现简单的参数化过程
应用

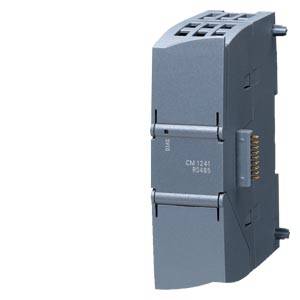

CM 1241 通讯模块用于通过点对点连接进行的快速、***的串行数据交换。
可实现点到点连接，例如：
?SIMATIC S7 自动化系统和许多其他制造商提供的系统
?打印机
?机器人控制
?调制解调器
?扫描器
?条形码阅读器等
设计
CM 1241 通讯模块具有与基本设备相同的设计特点。
?安装在 DIN 导轨上：
模块安装在右侧 CPU 旁边的导轨上，相互电气、机械地连接，并且通过滑块机构连接到 CPU。
?直接安装：
水平或垂直安装在 DIN 导轨上或使用集成插片直接安装在控制柜中。
该通讯模块配备下列各项：
?具有用于显示“发送”、“接收”和“错误”的状态指示灯
?通讯接口：
可用于 RS232 或 RS422/485 物理传输特性
功能
下列标准协议可用于 CM 1241 通讯模块：
?ASCII:
用于与采用简单传输协议的第三方系统进行接口，例如，带有起始和结束字符或带有块检查字符的协议。接口握手信号可通过用户程序来调用和控制。
?MODBUS:
用于符合MODBUS协议的通讯，具有RTU格式： - MODBUS 主站:
以 SIMATIC S7 作为主站的主站-从站接口。
- MODBUS 从站:
以 SIMATIC S7 作为从站的主站-从站接口；无法实现从站到从站的报文帧流量。
?USS 驱动协议：
***支持 USS 协议驱动程序的连接指令。在这种情况下，驱动程序通过 RS485 交换数据。随后，可以控制这些驱动程序，并可读写参数。
还可以下载更多的驱动程序。
参数
使用 STEP 7 Basic，CM 1241 通讯模块的参数化变得非常简便：
?用户通过集成在 STEP 7 Basic 中的参数化环境来分配模块特性，例如： - 已执行的协议驱动程序。
- 使用的驱动程序特定特性。
?用于 SIMATIC S7-1200 的模拟量输入和输出
?作为单独模块的信号模块；
可与所有 SIMATIC S7-1200 CPU 配合使用，CPU 1211C 除外
?作为模块的信号板，适合插到空间受限的 CPU 上；
可与所有 SIMATIC S7-1200 CPU 配合使用
?极短转换时间
?用于连接模拟量执行器和传感器，无需附加放大器
?用于应对更为复杂的自动化任务
应用
除了现有的集成数字量输入/输出之外，数字扩展模块还可以提供更多的数字量输入/输出使用选项s。
这为用户提供了下列优势：
?佳适应性： - 使用可以根据需要混合的信号模块，用户可以使其控制器准确地满足相关任务的要求。这可以避免产生不必要的投资。可以使用带有 8 个、16 个和 32 个输入/输出通道的模块
- 在空间有限的情况下，或只需要少数附加输入/输出的情况下，可以使用信号板。通过信号板可以对 S7-1200 CPU 进行模块化扩展。这不会增加控制器所需的安装空间
?灵活性：
如果任务后续有所扩展，可以升级控制器。更新用户程序非常简单。

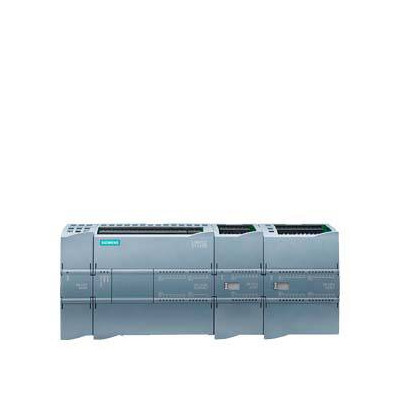

SIMATIC S7-1200 通信
快速，简便，灵活的工业通信
综述
说明
说明
SIMATIC S7-1200集成通讯
集成PROFINET接口
SimaticS7-1200的新CPU固件2.0版本支持与作为Profinet IO控制器的Profinet IO设备之间的通信。通过集成的Web服务器，可以通过CPU调用信息，通过标准网络浏览器处理数据，也可以在运行时间从用户程序中对数据进行归档。
利用已建立的TCP/IP标准，SIMATIC S7-1200集成的PROFINET接口可用于编程或者与HMI设备和额外的控制器之间的通信。作为PROFINET IO控制器，SIMATIC S7-1200现在支持与PROFINET IO设备之间的通信。
该接口包含一个具有自动交叉功能的抗噪声的RJ45连接器，它支持以太网网络，其数据传输速率高达10/100 Mbit/s。
与第三方设备之间的通讯
在SIMATIC S7-1200上采用集成PROFINET接口可以实现与其他制造商生产的设备之间的无缝集成。利用所支持的本地开放式以太网协议TCP/IP和TCP上的ISO，可以与多个第三方设备进行连接和通讯。
这种通信能力与集成工程系统SIMATIC STEP 7 Basic支持的标准T-Send/T-Receive说明共同配置，为您在设计您的自动化解决方案中提供更高水平的灵活性。
简易通讯模块
在SIMATIC S7-1200的CPU上多可以增加3个通讯模块。
RS485和RS232通讯模块适用于串行、基于字符的点到点连接。在SIMATIC STEP 7 Basic工程系统内部已经包含了USS驱动器协议以及Modbus RTU主、从协议的库函数。

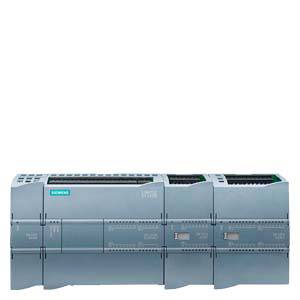

S7-1200通讯模块
To the top of the page
通过PROFIBUS实现的快速现场总线通讯－现场总线标准
由于S7-1200和现场总线标准PROFIBUS之间近的连接－反应迅速的强大网络－，在将来会实现现场级至控制级之间的统一通讯。这是我们小型自动化领域中一种重要的要求。
有两个将S7-1200连接到PROFIBUS的新通讯模块（CM）。作为DP从站，多可以与DP Master CP 1243-5连接16个现场设备，例如作为分散的设备ET 200单元。S7-1200具有CM 1242-5 的DP从站的功能，因此，可连接到任何其他DP主站。通过背板总线轻松地将两个模块连接到左侧的CPU。
连网简单
为了减少布线和提供大的连网灵活性， CSM 1277小型交换机模块可用于配置统一或者混合网络－采用线型、树型或星型拓扑结构。CSM 1277是一个4端口非管理型交换机，允许您将SIMATIC S7-1200与多三个额外的设备相连接。
远程控制应用简单
新的通讯处理器CP 1242-7能够通过移动电话网络或互联网从一个集线器实现对分布式S7-1200单元的监测和控制。
